항공기 랜딩기어 구조도와 작동 원리

항공기 랜딩기어 구조도와 작동 원리



최종 업데이트: 2025년 5월 19일

✈️ 랜딩기어란 무엇인가?

랜딩기어(Landing Gear)는 항공기에서 이륙과 착륙, 지상 주행을 담당하는 핵심 구조물입니다. 착륙 시에는 항공기의 하중을 안전하게 지면으로 전달하고, 이륙 전후로는 활주로에서의 움직임을 가능하게 합니다.

대부분의 여객기에서는 비행 중에는 기체 내부로 랜딩기어를 수납(Retract)할 수 있도록 설계되어, 공기 저항을 줄이고 항력 효율을 높입니다.

⚙️ 랜딩기어의 기본 구성

항공기의 랜딩기어는 주로 다음과 같은 구성요소로 이루어져 있습니다:

• 메인기어(Main Landing Gear): 주된 하중 지지, 주 브레이크 장착

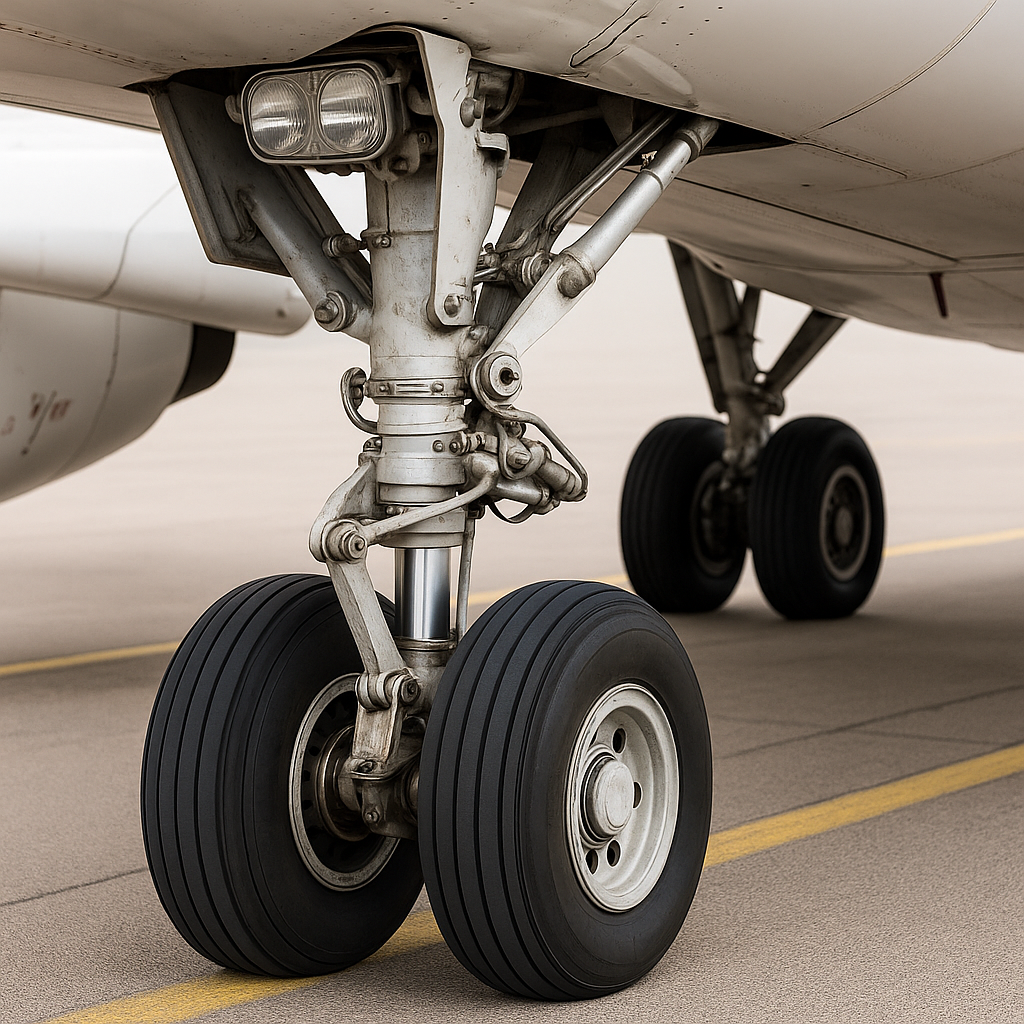

• 노즈기어(Nose Gear): 조향 기능 담당, 기수 하중 지지
• 타이어(Tire): 고온·고압 환경에 견디는 특수 합성 고무 사용
• 스트럿(Strut): 충격 흡수장치. 대부분 오일-에어 방식
• 브레이크 시스템: 착륙 후 감속 역할 수행
• 리트랙션 시스템(Retraction System): 랜딩기어를 올리고 내리는 유압 장치

대부분의 상용 항공기에서는 하중의 90% 이상을 메인기어가 지지하며, 조향 기능은 노즈기어에 집중됩니다.

🔄 작동 원리 – 착륙과 수납 과정

비행기의 랜딩기어는 유압 시스템(Hydraulic System)을 통해 작동합니다. 조종사는 조종석 내의 레버로 기어 업(Gear Up) 또는 기어 다운(Gear Down) 명령을 내리며, 이 신호는 기체 내부의 유압 회로로 전달되어 다음과 같은 순서를 따릅니다:

1. 기어 다운: 이륙 전 또는 착륙 직전. 유압 작용으로 기어가 펼쳐지고 잠금됨
2. 기어 업: 이륙 후. 유압 작용으로 랜딩기어가 안으로 접혀 기체 내부에 수납됨

각 랜딩기어에는 다운록/업록 장치가 포함되어 있어, 비행 중 의도치 않게 펼쳐지거나 접히는 것을 방지합니다.

🛞 충격 흡수 메커니즘

착륙 시 발생하는 중력 가속도, 수직 충격력은 매우 큽니다. 이를 흡수하기 위해 대부분의 항공기는 Oleo-Pneumatic Shock Strut이라는 공기-오일 압축식 완충장치를 사용합니다.

이 장치는 착륙 시 발생하는 충격을 유압 오일과 압축 공기가 흡수함으로써 기체 내부로의 충격 전달을 최소화하고, 탑승자의 승차감을 향상시킵니다.

🧰 유지보수와 점검

랜딩기어는 항공기에서 가장 가혹한 조건에 노출되는 부위 중 하나로, 정기적인 점검과 정비가 필수입니다.

주요 점검 항목은 다음과 같습니다:

• 타이어 마모 상태 및 공기압
• 브레이크 패드 상태
• 스트럿 오일 누유 여부
• 기어 리트랙션 동작 점검
• 기계적 잠금장치 작동 여부

대형 항공기의 경우 100~200회의 이착륙마다 주요 부품 교체가 이루어지며, 타이어는 마모 기준에 따라 교체 또는 재생(Retreading)됩니다.

🌍 최신 기술 동향

최근 항공업계는 전기식 랜딩기어 시스템(Electric Taxi System)에 주목하고 있습니다. 이는 엔진을 사용하지 않고, 바퀴에 장착된 전기 모터로 지상 활주로에서의 자체 추진이 가능하게 하는 기술입니다.

또한 복합소재를 활용한 경량화를 통해 연료 효율성과 친환경성을 높이는 기술 개발도 활발히 이루어지고 있습니다.

📌 결론 – 안전한 비행의 첫걸음, 랜딩기어

랜딩기어는 단순히 비행기의 바퀴가 아니라, 지상과 공중을 잇는 가장 중요한 구조 시스템입니다.

이륙 전 지상 주행, 착륙 시 충격 흡수, 활주 중 방향 조절 등 그 역할은 다양하며, 항공기 안전성과 직결되는 핵심 장비입니다.

오늘 우리가 안전하게 착륙할 수 있는 이유, 바로 보이지 않는 곳에서 정밀하게 작동하는 이 랜딩기어 덕분입니다.
